پمپ مگنتی چیست

پمپ مگنتی یا Magnetic Drive Pump یکی از پیشرفته‌ترین انواع پمپ‌های صنعتی است که برای انتقال انواع سیالات خورنده، اسیدی، قلیایی، سمی و حساس مورد استفاده قرار می‌گیرد. مهم‌ترین ویژگی این نوع پمپ، حذف مکانیکال سیل (Mechanical Seal) و استفاده از سیستم انتقال نیرو به وسیله میدان مغناطیسی است. همین ویژگی باعث شده است که احتمال نشتی سیال تقریباً به صفر برسد و این پمپ به گزینه‌ای ایده‌آل برای صنایع شیمیایی، پتروشیمی، داروسازی، آبکاری، تصفیه آب، صنایع غذایی و بسیاری از فرآیندهای حساس تبدیل شود.

در پمپ‌های معمولی، شفت موتور به وسیله مکانیکال سیل به پروانه متصل می‌شود. این بخش به مرور زمان دچار استهلاک شده و احتمال نشتی سیال را افزایش می‌دهد. اما در پمپ مگنتی، انتقال نیرو از طریق دو آهنربای قدرتمند انجام می‌شود؛ یکی به موتور متصل است و دیگری به پروانه داخل محفظه پمپ. این دو آهنربا بدون تماس مستقیم، گشتاور را منتقل می‌کنند و باعث چرخش پروانه می‌شوند.

به دلیل این طراحی خاص، پمپ‌های مگنتی علاوه بر افزایش ایمنی، هزینه‌های تعمیر و نگهداری را نیز به میزان قابل توجهی کاهش می‌دهند. به همین دلیل امروزه بسیاری از صنایع برای انتقال سیالات ارزشمند یا خطرناک، استفاده از پمپ مگنتی را به سایر انواع پمپ ترجیح می‌دهند.

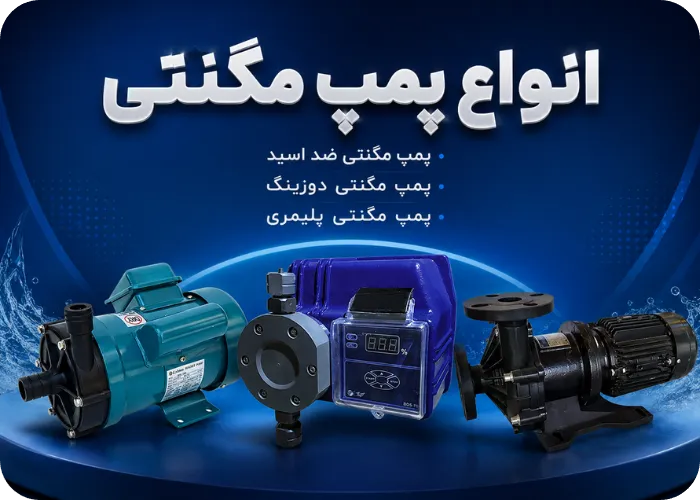

انواع پمپ مگنتی

پمپ‌های مگنتی بر اساس جنس بدنه، نوع کاربرد و ساختار داخلی در مدل‌های مختلفی تولید می‌شوند که هر کدام برای شرایط عملیاتی خاص طراحی شده‌اند.

پمپ مگنتی استیل

این مدل از فولاد ضدزنگ (Stainless Steel) ساخته می‌شود و برای انتقال سیالاتی که دمای بالا یا فشار زیاد دارند مناسب است. صنایع غذایی، دارویی، نفت و گاز و پتروشیمی از مهم‌ترین مصرف‌کنندگان این نوع پمپ هستند.

پمپ مگنتی پلیمری

در این مدل، بدنه از پلیمرهای مهندسی مانند PP، PVDF یا ETFE ساخته می‌شود. مقاومت فوق‌العاده در برابر مواد شیمیایی خورنده، مهم‌ترین مزیت این پمپ‌ها است.

پمپ مگنتی سانتریفیوژ

رایج‌ترین نوع پمپ مگنتی محسوب می‌شود که برای انتقال حجم بالای سیالات با فشار متوسط استفاده می‌شود.

پمپ مگنتی دوزینگ

برای تزریق دقیق مواد شیمیایی با دبی مشخص طراحی شده و در سیستم‌های تصفیه آب، صنایع دارویی و خطوط تولید مواد شیمیایی کاربرد فراوانی دارد.

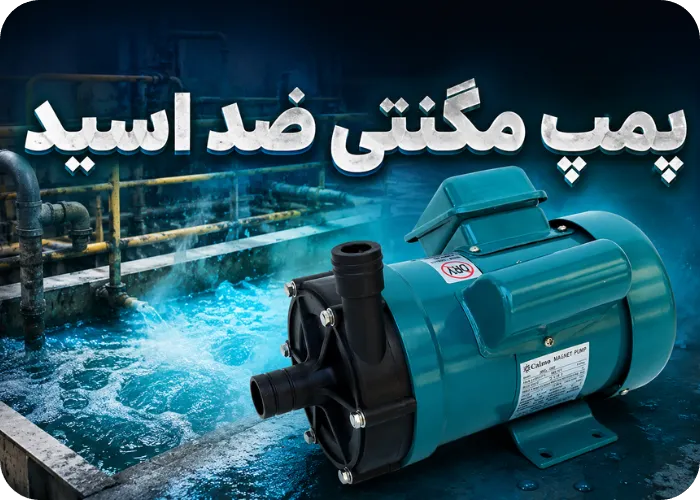

پمپ مگنتی ضد اسید

یکی از پرکاربردترین مدل‌های پمپ های سانتریفیوژ انواع پمپ مگنتی ضد اسید است. این پمپ برای انتقال اسیدهای قوی مانند اسید سولفوریک، اسید نیتریک، اسید کلریدریک، اسید فسفریک و سایر مواد خورنده طراحی شده است.

بدنه این پمپ‌ها معمولاً از پلی‌پروپیلن (PP)، پلی وینیلیدن فلوراید (PVDF) یا سایر پلیمرهای مقاوم ساخته می‌شود تا در برابر خوردگی، سایش و واکنش‌های شیمیایی مقاومت بالایی داشته باشد.

مهم‌ترین مزایای خرید پمپ ضد اسید مگنتی عبارت‌اند از:

• جلوگیری کامل از نشتی اسید
• مقاومت بسیار بالا در برابر خوردگی
• طول عمر زیاد
• کاهش هزینه تعمیرات
• ایمنی بالا برای اپراتور و محیط زیست
• عملکرد پایدار در شرایط سخت صنعتی

به همین دلیل صنایع آبکاری، تولید مواد شیمیایی، کارخانه‌های اسیدسازی و واحدهای تصفیه آب از اصلی‌ترین مصرف‌کنندگان این نوع پمپ هستند.

قطعات پمپ مگنتی

پمپ مگنتی از مجموعه‌ای از قطعات دقیق تشکیل شده که هماهنگی آن‌ها عملکرد بدون نشتی دستگاه را تضمین می‌کند.

مهم‌ترین قطعات پمپ مگنتی عبارت‌اند از:

پروانه (Impeller)

پروانه مهم‌ترین بخش پمپ است که وظیفه انتقال انرژی به سیال و ایجاد جریان را بر عهده دارد.

مگنت داخلی

این آهنربا به پروانه متصل بوده و نیروی مغناطیسی را از مگنت خارجی دریافت می‌کند.

مگنت خارجی

روی شفت موتور نصب می‌شود و با چرخش موتور، میدان مغناطیسی لازم را ایجاد می‌کند.

کاپ هوزینگ (Containment Shell)

این قطعه بین دو آهنربا قرار گرفته و مانع خروج سیال از داخل پمپ می‌شود.

بوش و یاتاقان

برای کاهش اصطکاک و هدایت صحیح محور پروانه استفاده می‌شوند.

بدنه پمپ

بسته به نوع کاربرد از استیل، PP، PVDF، ETFE یا سایر متریال‌های مقاوم ساخته می‌شود.

موتور الکتریکی

تأمین‌کننده انرژی مکانیکی مورد نیاز برای چرخش مجموعه مگنت‌ها است.

عملکرد پمپ مگنتی

عملکرد پمپ مگنتی بر پایه انتقال گشتاور به وسیله میدان مغناطیسی انجام می‌شود. هنگامی که موتور روشن می‌شود، مگنت خارجی شروع به چرخش می‌کند. این میدان مغناطیسی، مگنت داخلی را نیز بدون تماس مستقیم به حرکت درمی‌آورد.

با چرخش پروانه، فشار منفی در قسمت مکش ایجاد شده و سیال وارد پمپ می‌شود. سپس پروانه با افزایش انرژی جنبشی سیال، آن را به سمت خروجی هدایت می‌کند.

به دلیل نبود شفت عبوری و مکانیکال سیل، احتمال نشتی تقریباً صفر است و همین موضوع باعث شده این پمپ‌ها برای انتقال سیالات خطرناک بسیار مناسب باشند.

از دیگر ویژگی‌های عملکردی پمپ مگنتی می‌توان به موارد زیر اشاره کرد:

• عملکرد بدون لرزش
• صدای کم
• راندمان مناسب
• مصرف انرژی بهینه
• تعمیرات کمتر
• طول عمر بالا

پمپ مگنتی چگونه کار می‌کند؟

اساس کار پمپ مگنتی بر قانون جذب و دفع آهنرباها است.

در این سیستم دو آهنربا وجود دارد:

• مگنت خارجی که به موتور متصل است.
• مگنت داخلی که به پروانه متصل شده است.

هنگامی که موتور روشن می‌شود، مگنت خارجی شروع به چرخش می‌کند. میدان مغناطیسی ایجاد شده باعث می‌شود مگنت داخلی نیز دقیقاً با همان سرعت دوران کند. در نتیجه پروانه شروع به چرخیدن کرده و سیال را از ورودی مکش کرده و با فشار از خروجی خارج می‌کند.

از آنجایی که هیچ اتصال مکانیکی مستقیمی بین موتور و پروانه وجود ندارد، نیازی به استفاده از آب‌بندهای مکانیکی نیست و احتمال نشتی تقریباً از بین می‌رود.

البته باید توجه داشت که پمپ‌های مگنتی معمولاً برای کارکرد خشک طراحی نشده‌اند. در صورت نبود سیال داخل پمپ، بوش‌ها و یاتاقان‌ها به سرعت آسیب می‌بینند. بنابراین استفاده از سیستم‌های حفاظتی مانند Dry Run Protector در بسیاری از خطوط صنعتی توصیه می‌شود.

پمپ پلیمری مگنتی

پمپ پلیمری مگنتی یکی از پرمصرف‌ترین انواع پمپ مگنتی است که برای انتقال مواد خورنده طراحی شده است. بدنه این پمپ‌ها معمولاً از پلیمرهای مقاومی مانند PP، PVDF، ETFE یا FRPP ساخته می‌شود.

ویژگی‌های مهم انواع پمپ پلیمری عبارت‌اند از:

• مقاومت شیمیایی بسیار بالا
• وزن کم
• قیمت مناسب‌تر نسبت به استیل
• مقاومت در برابر اسیدها و بازها
• نصب آسان
• هزینه نگهداری پایین

این مدل در صنایع آبکاری، تصفیه آب، تولید مواد شیمیایی، کارخانه‌های اسید و صنایع رنگ و رزین کاربرد گسترده‌ای دارد.

دوزینگ پمپ مگنتی چیست؟

دوزینگ پمپ مگنتی نوعی پمپ تزریق است که برای انتقال مقدار مشخص و کنترل‌شده‌ای از مواد شیمیایی استفاده می‌شود.

این پمپ‌ها قادرند حجم بسیار دقیقی از سیال را در هر دقیقه تزریق کنند و به همین دلیل در فرآیندهایی که دقت بالا اهمیت دارد، مورد استفاده قرار می‌گیرند.

مهم‌ترین کاربردهای دوزینگ پمپ مگنتی عبارت‌اند از:

• تزریق کلر
• تزریق اسید
• تزریق سود سوزآور
• تزریق مواد ضد رسوب
• تزریق پلیمر
• سیستم‌های RO
• تصفیه آب و فاضلاب
• صنایع داروسازی
• صنایع غذایی

از مزایای این پمپ می‌توان به دقت بالا، مصرف انرژی کم، کنترل آسان دبی، مقاومت در برابر خوردگی و عمر طولانی اشاره کرد.

کاتالوگ پمپ مگنتی

کاتالوگ پمپ مگنتی یکی از مهم‌ترین منابع برای انتخاب صحیح این تجهیز صنعتی است. در کاتالوگ هر برند معمولاً اطلاعات کاملی درباره مشخصات فنی، جنس قطعات، نمودار عملکرد، هد، دبی، توان موتور، ابعاد، نوع اتصالات، حداکثر فشار کاری و محدوده دمای قابل تحمل ارائه می‌شود.

پیش از خرید پمپ مگنتی بهتر است موارد زیر را با استفاده از کاتالوگ بررسی کنید:

• دبی مورد نیاز (Flow Rate)
• هد یا ارتفاع پمپاژ
• نوع سیال
• غلظت سیال
• دمای کاری
• فشار سیستم
• جنس بدنه
• جنس پروانه
• نوع مگنت
• نوع یاتاقان
• استانداردهای ساخت
• ابعاد نصب

مطالعه دقیق کاتالوگ باعث می‌شود پمپی انتخاب شود که علاوه بر عملکرد مناسب، بیشترین طول عمر و کمترین هزینه تعمیرات را در اختیار مجموعه قرار دهد.

جمع‌بندی

پمپ مگنتی یکی از ایمن‌ترین و پیشرفته‌ترین تجهیزات انتقال سیالات در صنایع مختلف است که به دلیل حذف مکانیکال سیل و استفاده از سیستم انتقال قدرت مغناطیسی، خطر نشتی را به حداقل می‌رساند. این ویژگی باعث شده است که در انتقال مواد خورنده، سمی، قابل اشتعال و ارزشمند عملکردی قابل اعتماد داشته باشد.

امروزه انواع مختلفی از پمپ‌های مگنتی شامل مدل‌های استیل، پلیمری، ضد اسید، سانتریفیوژ و دوزینگ تولید می‌شوند که هر یک برای شرایط خاصی طراحی شده‌اند. انتخاب صحیح این تجهیزات با توجه به نوع سیال، دبی، هد، دما و جنس قطعات، تأثیر مستقیمی بر افزایش راندمان، کاهش هزینه‌های نگهداری و افزایش طول عمر سیستم خواهد داشت. اگر هدف شما انتقال ایمن، بدون نشتی و با حداقل هزینه تعمیرات است، پمپ مگنتی بدون تردید یکی از بهترین گزینه‌های موجود در صنایع مدرن محسوب می‌شود.
