بررسی انواع اتصالات پمپ آب خانگی

پمپ آب خانگی زمانی می‌تواند عملکردی پایدار و بدون دردسر داشته باشد که علاوه بر انتخاب درست خود پمپ، اتصالات آن نیز به‌درستی انتخاب و نصب شوند. بسیاری از مشکلاتی که پس از نصب پمپ‌های آب مشاهده می‌شود، الزاماً به خرابی موتور یا ضعف پمپ مربوط نیست؛ بلکه اشتباه در سایز لوله، استفاده از اتصال نامناسب، حذف شیر یک‌طرفه، نشتی در مسیر یا جانمایی نادرست تجهیزات می‌تواند باعث کاهش فشار آب، افزایش صدای پمپ، هوا گرفتن سیستم و حتی روشن و خاموش شدن بیش از حد دستگاه شود.

به همین دلیل، شناخت اتصالات پمپ آب خانگی برای افرادی که قصد خرید پمپ آب جهت نصب، تعویض یا تعمیر یک سیستم تقویت فشار آب را دارند، اهمیت زیادی دارد. در این مقاله با انواع اتصالات مورد استفاده در مسیر مکش و دهش پمپ آشنا می‌شویم، کاربرد هرکدام را بررسی می‌کنیم و در ادامه یک نقشه ساده و قابل فهم از نحوه اتصال پمپ آب خانگی ارائه خواهیم داد.

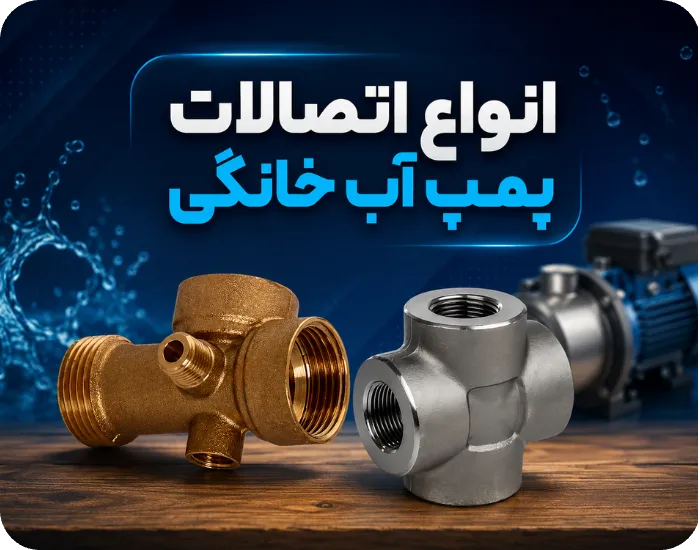

اتصالات مورد نیاز برای نصب پمپ آب

اتصالات مورد استفاده در سیستم پمپاژ آب خانگی را می‌توان بر اساس محل نصب و وظیفه‌ای که انجام می‌دهند دسته‌بندی کرد. برخی از این قطعات برای تغییر مسیر لوله، بعضی برای کنترل جریان و برخی دیگر برای جلوگیری از برگشت آب یا سهولت تعمیرات مورد استفاده قرار می‌گیرند.

انتخاب و خرید اتصالات مناسب باید بر اساس قطر لوله، نوع پمپ، فشار کاری، جنس لوله‌کشی و شرایط نصب انجام شود. در ادامه مهم‌ترین اتصالات را بررسی می‌کنیم.

شیر یک طرفه

یکی از مهم‌ترین قطعات در بسیاری از مدارهای پمپ آب خانگی، شیر یک طرفه است. این شیر اجازه می‌دهد آب فقط در یک جهت حرکت کند و مانع برگشت جریان به سمت پمپ می‌شود.

برگشت آب می‌تواند باعث تخلیه مسیر، ایجاد ضربه در سیستم یا اختلال در عملکرد پمپ شود. در بعضی سیستم‌ها، شیر یک‌طرفه در مسیر مکش و در برخی دیگر در مسیر خروجی نصب می‌شود؛ محل دقیق آن به نوع مدار و نحوه تأمین آب بستگی دارد.

شیر یک‌طرفه در مدل‌های مختلفی مانند فنری و لولایی تولید می‌شود و باید با سایز لوله و شرایط کاری سیستم هماهنگ باشد.

شیر فلکه یا شیر قطع و وصل

شیر قطع و وصل برای کنترل جریان آب و جدا کردن پمپ از مدار هنگام تعمیر یا سرویس استفاده می‌شود. وجود این شیر باعث می‌شود در صورت نیاز به باز کردن پمپ یا یکی از اتصالات، بتوان جریان آب را بدون تخلیه کامل سیستم قطع کرد.

در یک نصب اصولی، استفاده از شیر مناسب در اطراف تجهیزات اصلی، عملیات تعمیر و نگهداری را بسیار ساده‌تر می‌کند.

مغزی

مغزی یکی از اتصالات ساده اما پرکاربرد در لوله‌کشی پمپ آب است. این قطعه معمولاً برای اتصال دو بخش دارای رزوه داخلی مورد استفاده قرار می‌گیرد.

مغزی‌ها در سایزهای مختلف تولید می‌شوند و انتخاب آن باید بر اساس رزوه و قطر اتصالات موجود در سیستم انجام شود. استفاده از مغزی نامتناسب یا آب‌بندی ضعیف آن می‌تواند باعث نشتی در مسیر شود.

بوشن

بوشن برای اتصال دو بخش رزوه‌دار به یکدیگر کاربرد دارد. این اتصال معمولاً زمانی استفاده می‌شود که دو طرف مسیر دارای رزوه خارجی باشند.

در سیستم‌های خانگی، بوشن می‌تواند برای اتصال قطعات مختلف مانند شیرآلات، لوله‌ها، تبدیل‌ها و سایر تجهیزات رزوه‌ای مورد استفاده قرار گیرد.

تبدیل

گاهی سایز ورودی یا خروجی دو قطعه با یکدیگر برابر نیست. در این شرایط استفاده از تبدیل ضروری خواهد بود. برای مثال ممکن است خروجی پمپ دارای یک سایز مشخص باشد اما لوله اصلی سیستم قطر متفاوتی داشته باشد.

تبدیل‌ها در مدل‌های مختلفی مانند تبدیل روپیچ به توپیچ، توپیچ به توپیچ و مدل‌های دیگر عرضه می‌شوند. انتخاب مدل صحیح باید بر اساس نوع رزوه و سایز دو طرف اتصال انجام شود.

زانو

زانو برای تغییر جهت مسیر لوله استفاده می‌شود. زانوهای ۹۰ درجه و ۴۵ درجه از پرکاربردترین مدل‌ها در سیستم‌های لوله‌کشی هستند.

هرچقدر مسیر لوله‌کشی اصولی‌تر و با تغییر جهت‌های غیرضروری کمتری طراحی شود، افت فشار نیز می‌تواند کاهش پیدا کند. بنابراین نباید صرفاً به استفاده از تعداد زیادی زانو برای راحتی نصب اکتفا کرد.

سه راهی

سه‌راهی زمانی کاربرد دارد که لازم باشد جریان آب از یک مسیر به دو مسیر تقسیم شود یا دو مسیر به یکدیگر متصل شوند. در سیستم‌های تقویت فشار خانگی، سه‌راهی می‌تواند برای اتصال تجهیزات مختلف به مسیر اصلی استفاده شود.

برای مثال در بعضی مدارها از سه‌راهی برای اتصال منبع تحت فشار، پرشر سوئیچ یا تجهیزات کنترلی استفاده می‌شود.

چهارراهی

چهارراهی از نظر کاربرد شبیه سه‌راهی است، اما امکان اتصال چهار مسیر را فراهم می‌کند. استفاده از آن در سیستم‌های خانگی به اندازه سه‌راهی رایج نیست، اما در برخی طراحی‌ها می‌تواند برای ایجاد انشعاب‌های مختلف کاربرد داشته باشد.

مهره ماسوره

مهره ماسوره یکی از کاربردی‌ترین اتصالات برای نصب تجهیزاتی مانند پمپ آب است. مزیت اصلی این قطعه این است که امکان جدا کردن یک تجهیز از مدار را بدون نیاز به چرخاندن کل لوله فراهم می‌کند.

برای پمپ‌هایی که ممکن است در آینده نیاز به سرویس یا تعویض داشته باشند، استفاده از مهره ماسوره می‌تواند تعمیرات را بسیار راحت‌تر کند.

لرزه‌گیر

در بعضی سیستم‌ها برای کاهش انتقال لرزش و صدای پمپ به شبکه لوله‌کشی از لرزه‌گیر استفاده می‌شود. پمپ در هنگام کار دارای ارتعاش است و اگر این ارتعاش مستقیماً به لوله‌های ساختمان منتقل شود، ممکن است صدای آزاردهنده‌ای ایجاد کند.

البته استفاده از لرزه‌گیر باید متناسب با نوع پمپ و شرایط نصب باشد و جایگزین نصب صحیح و تراز کردن خود پمپ نمی‌شود.

اتصالات رزوه‌ای

اتصالات رزوه‌ای در بسیاری از پمپ‌های خانگی مورد استفاده قرار می‌گیرند. این اتصالات امکان باز و بسته کردن تجهیزات را فراهم می‌کنند و در صورت آب‌بندی مناسب، می‌توانند اتصال مطمئنی ایجاد کنند.

هنگام بستن اتصالات رزوه‌ای نباید فشار بیش از حد وارد شود، زیرا سفت کردن نامناسب می‌تواند به رزوه یا بدنه برخی قطعات آسیب وارد کند.

اتصالات پنج‌راهی

در سیستم‌های دارای منبع تحت فشار و تجهیزات کنترلی، پنج‌راهی یکی از قطعات شناخته‌شده است. این قطعه معمولاً برای ایجاد چند انشعاب در اطراف پمپ و اتصال تجهیزات مختلف مانند پرشر سوئیچ، منبع دیافراگمی و مسیر آب استفاده می‌شود.

استفاده از پنج‌راهی باعث می‌شود چند بخش از سیستم در یک نقطه به یکدیگر متصل شوند و طراحی مدار منظم‌تر شود.

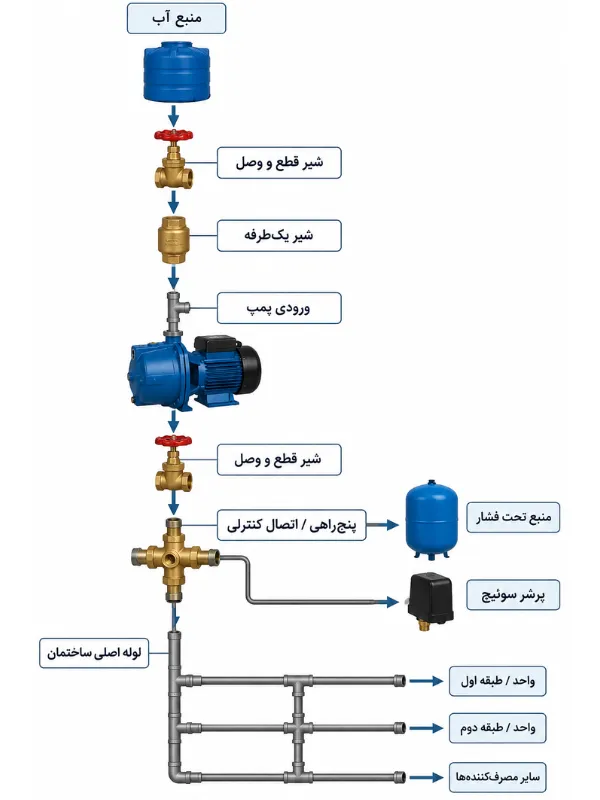

نقشه اتصالات پمپ آب خانگی

برای درک بهتر نحوه اتصال، ابتدا باید بدانیم که سیستم پمپ آب خانگی معمولاً از دو بخش اصلی تشکیل می‌شود: مسیر مکش و مسیر دهش.

مسیر مکش، آبی را که از مخزن، شبکه آب یا منبع تأمین می‌شود به ورودی پمپ می‌رساند. مسیر دهش نیز آب خروجی پمپ را به سمت لوله‌کشی ساختمان هدایت می‌کند.

یک نقشه ساده و عمومی از این مدار را می‌توان به شکل زیر در نظر گرفت:

این نقشه یک الگوی کلی برای درک اجزای مدار است و جزئیات نصب واقعی باید بر اساس شرایط ساختمان، نوع پمپ، منبع آب و تجهیزات کنترلی مشخص شود.

اتصال پمپ به منبع آب

اگر پمپ از یک مخزن ذخیره آب تغذیه می‌شود، مسیر بین مخزن و ورودی پمپ اهمیت زیادی دارد. مسیر مکش باید تا حد امکان کوتاه، مستقیم و بدون پیچ‌وخم‌های غیرضروری باشد.

همچنین باید از ایجاد نشتی در این قسمت جلوگیری شود. حتی یک نشتی کوچک در مسیر مکش می‌تواند باعث ورود هوا به سیستم شود و عملکرد پمپ را مختل کند.

اتصال خروجی پمپ به ساختمان

بعد از خروج آب از پمپ، آب وارد مسیر دهش می‌شود. در این قسمت معمولاً تجهیزاتی مانند شیر قطع و وصل، اتصالات کنترلی، منبع تحت فشار و سایر تجهیزات مورد نیاز سیستم قرار می‌گیرند.

سایز لوله خروجی نیز موضوع مهمی است. کوچک کردن بیش از حد مسیر خروجی می‌تواند باعث افزایش افت فشار و کاهش راندمان سیستم شود.

نقش منبع تحت فشار در سیستم

منبع تحت فشار یا مخزن دیافراگمی در بسیاری از سیستم‌های تقویت فشار خانگی مورد استفاده قرار می‌گیرد. این مخزن به کاهش تعداد دفعات روشن و خاموش شدن پمپ کمک می‌کند و باعث می‌شود هنگام مصرف‌های کوتاه‌مدت، پمپ لزوماً برای هر بار باز شدن شیر وارد مدار نشود.

البته فشار هوای داخل منبع باید متناسب با تنظیمات سیستم و تجهیزات کنترلی باشد. تنظیم نادرست می‌تواند باعث کاهش عملکرد منبع و افزایش دفعات استارت پمپ شود.

نقش پرشر سوئیچ

پرشر سوئیچ یا کلید اتوماتیک فشار، وظیفه کنترل عملکرد پمپ بر اساس فشار آب را بر عهده دارد. زمانی که فشار سیستم کاهش پیدا می‌کند، کلید می‌تواند فرمان روشن شدن پمپ را صادر کند و پس از رسیدن فشار به محدوده تعیین‌شده، پمپ را خاموش کند.

تنظیم فشار قطع و وصل باید با توجه به توان پمپ، ارتفاع ساختمان، ظرفیت منبع و شرایط شبکه انجام شود.

نکات مهم در انتخاب اتصالات پمپ آب خانگی

یکی از اشتباهات رایج هنگام خرید اتصالات این است که فقط به قیمت یا ظاهر قطعه توجه شود. در حالی که جنس، سایز، نوع رزوه و کیفیت ساخت، همگی روی عملکرد نهایی سیستم تأثیر دارند.

اولین نکته، هماهنگی سایز اتصال با لوله و ورودی یا خروجی پمپ است. استفاده از تبدیل‌های متعدد برای جبران اختلاف سایز می‌تواند مسیر را پیچیده کرده و افت فشار را افزایش دهد.

نکته دوم، کیفیت رزوه‌هاست. رزوه باید سالم و دقیق باشد تا اتصال به‌درستی بسته شود و امکان آب‌بندی مناسب وجود داشته باشد.

جنس اتصال نیز اهمیت زیادی دارد. بسته به نوع سیستم می‌توان از اتصالات پلیمری، برنجی، فولادی یا سایر گزینه‌های مناسب استفاده کرد. انتخاب جنس باید بر اساس فشار، دمای کاری، نوع لوله و شرایط محیطی انجام شود.

همچنین بهتر است در زمان نصب، امکان تعمیرات آینده را در نظر بگیرید. استفاده از شیرهای قطع و وصل و مهره ماسوره در نقاط مناسب باعث می‌شود در صورت خرابی پمپ یا یکی از تجهیزات، نیاز به باز کردن بخش بزرگی از لوله‌کشی نباشد.

جهت راهنمایی انتخاب پمپ آب مطالعه نمایید.

اشتباهات رایج هنگام نصب اتصالات پمپ

یکی از مشکلات متداول، استفاده از لوله یا اتصالات با قطر نامناسب است. گاهی برای کاهش هزینه، قطر مسیر کاهش داده می‌شود؛ اما این کار ممکن است موجب افت فشار و افزایش فشار کاری پمپ شود.

اشتباه دیگر، آب‌بندی نامناسب اتصالات رزوه‌ای است. نشتی در مسیر مکش اهمیت بیشتری دارد، زیرا علاوه بر خروج آب، می‌تواند باعث ورود هوا به سیستم شود.

استفاده بیش از اندازه از زانو و تغییر مسیرهای غیرضروری نیز می‌تواند مقاومت جریان را افزایش دهد. بهتر است مسیر لوله‌کشی تا حد امکان ساده و منطقی طراحی شود.

همچنین نباید وزن لوله‌های طولانی به بدنه پمپ منتقل شود. لوله‌ها باید به شکل مناسب مهار شوند تا فشار مکانیکی اضافی به اتصالات ورودی و خروجی پمپ وارد نشود.

چگونه یک اتصال مناسب برای پمپ آب انتخاب کنیم؟

برای انتخاب اتصالات مناسب ابتدا باید مشخصات پمپ و لوله‌کشی بررسی شود. قطر ورودی و خروجی پمپ، نوع لوله، فشار کاری، محل نصب و تجهیزات جانبی از مهم‌ترین عوامل هستند.

اگر برای مثال پمپ دارای خروجی با سایز مشخصی باشد، بهتر است مسیر خروجی تا حد امکان با همان سایز ادامه پیدا کند و از کوچک کردن بی‌دلیل لوله جلوگیری شود.

همچنین باید مشخص شود که پمپ از کجا آب دریافت می‌کند. اتصال پمپ به مخزن ذخیره با اتصال مستقیم به شبکه آب شهری از نظر طراحی مدار یکسان نیست و باید تجهیزات و الزامات مناسب همان سیستم در نظر گرفته شود.

در ساختمان‌های چندطبقه نیز ارتفاع ساختمان و میزان مصرف آب اهمیت زیادی دارد. پمپی که برای یک واحد کوچک مناسب است، لزوماً برای یک ساختمان چندطبقه گزینه مناسبی نیست. بنابراین اتصالات باید در کنار انتخاب صحیح پمپ و طراحی اصولی کل سیستم بررسی شوند.

نتیجه گیری

اتصالات پمپ آب خانگی اگرچه در مقایسه با خود پمپ قطعات ساده‌ای به نظر می‌رسند، اما نقش مهمی در عملکرد صحیح سیستم آبرسانی دارند. شیر یک‌طرفه، شیر قطع و وصل، تبدیل، زانو، سه‌راهی، بوشن، مغزی، مهره ماسوره، پنج‌راهی و منبع تحت فشار، هرکدام وظیفه مشخصی در مدار دارند و انتخاب نادرست آن‌ها می‌تواند باعث نشتی، افت فشار، ورود هوا، افزایش صدای پمپ یا استهلاک زودهنگام تجهیزات شود.

برای داشتن یک سیستم مطمئن، بهتر است قبل از خرید اتصالات، سایز ورودی و خروجی پمپ، قطر لوله‌ها، فشار مورد نیاز ساختمان و نحوه تأمین آب مشخص شود. همچنین مسیر مکش باید تا حد امکان کوتاه و بدون نشتی باشد و در مسیر دهش نیز از اتصالات اضافی و تغییر مسیرهای غیرضروری جلوگیری شود.

در نهایت، یک پمپ آب مناسب زمانی بهترین عملکرد خود را نشان می‌دهد که در کنار آن از اتصالات استاندارد، لوله‌کشی اصولی و تجهیزات کنترلی متناسب با سیستم استفاده شود. بنابراین هنگام اجرای سیستم تقویت فشار آب، نباید انتخاب اتصالات را یک موضوع فرعی در نظر گرفت؛ زیرا کیفیت و نحوه نصب همین قطعات کوچک می‌تواند تأثیر مستقیمی بر راندمان، طول عمر و پایداری کل مجموعه داشته باشد.
