نسبت تبدیل در گیربکس صنعتی چیست
گیربکس صنعتی یکی از مهمترین اجزای سیستمهای انتقال قدرت در صنایع مختلف محسوب میشود. وظیفه اصلی گیربکس، انتقال توان از موتور به تجهیزات صنعتی و در عین حال تغییر سرعت و گشتاور خروجی است. یکی از مهمترین پارامترهایی که در انتخاب، طراحی و بهرهبرداری از گیربکسهای صنعتی اهمیت دارد، نسبت تبدیل گیربکس است.
نسبت تبدیل مشخص میکند که سرعت چرخش شافت ورودی چگونه به سرعت شافت خروجی تبدیل میشود. این پارامتر تأثیر مستقیمی بر میزان گشتاور، راندمان، عملکرد و طول عمر تجهیزات صنعتی دارد. به همین دلیل آشنایی با مفهوم نسبت تبدیل، نحوه محاسبه آن و ارتباط آن با دور خروجی و گشتاور برای مهندسان، تکنسینها و خریداران گیربکس صنعتی ضروری است.
در این مقاله به طور کامل به بررسی مفهوم نسبت تبدیل در گیربکس صنعتی، فرمولهای محاسباتی، نحوه خواندن پلاک گیربکس و ارتباط آن با گشتاور و دور خروجی خواهیم پرداخت.
محا سبه نسبت تبدیل و دور خروجی گیربکس صنعتی
یکی از رایج ترین سوالات هنگام انتخاب انواع گیربکس صنعتی این است که چگونه میتوان نسبت تبدیل و دور خروجی را محاسبه کرد؟
برای پاسخ به این سوال ابتدا باید دور موتور یا همان سرعت ورودی گیربکس مشخص باشد. در اکثر موتورهای صنعتی، دور نامی موتور معمولاً 750، 1000، 1400 یا 3000 دور بر دقیقه است.
زمانی که موتور به گیربکس متصل میشود، گیربکس با استفاده از چرخدندهها سرعت را کاهش داده و در مقابل گشتاور را افزایش میدهد. میزان این کاهش سرعت توسط نسبت تبدیل مشخص میشود.
به عنوان مثال:
- دور ورودی: 1400 rpm
- نسبت تبدیل: 20
در این حالت:
دور خروجی = 1400 ÷ 20
دور خروجی = 70 rpm
بنابراین شافت خروجی گیربکس با سرعت 70 دور در دقیقه میچرخد.
جدول نمونه محاسبه دور خروجی گیربکس
| دور ورودی (rpm) | نسبت تبدیل | دور خروجی (rpm) |
|---|---|---|
| 1400 | 10 | 140 |
| 1400 | 20 | 70 |
| 1400 | 30 | 46.6 |
| 1400 | 50 | 28 |
| 1400 | 100 | 14 |
همانطور که مشاهده میشود، هرچه نسبت تبدیل بزرگتر باشد، سرعت خروجی کمتر و گشتاور خروجی بیشتر خواهد شد.

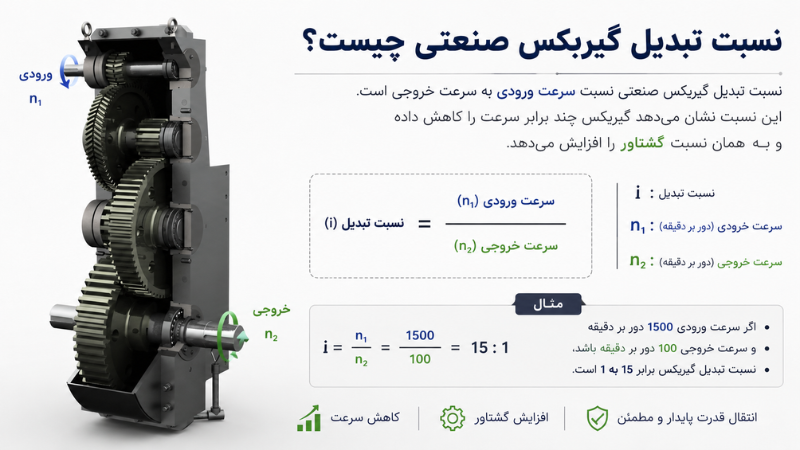

نسبت تبدیل گیربکس صنعتی چیست
نسبت تبدیل گیربکس (Gear Ratio) معیاری است که نشان میدهد سرعت ورودی چند برابر بیشتر از سرعت خروجی است.
به بیان ساده، نسبت تبدیل مشخص میکند که برای یک دور کامل شافت خروجی، شافت ورودی چند بار باید بچرخد.
برای مثال اگر نسبت تبدیل یک گیربکس برابر 30 باشد، به این معناست که شافت ورودی باید 30 دور بچرخد تا شافت خروجی یک دور کامل بزند.
اهمیت نسبت تبدیل در صنایع
نسبت تبدیل یکی از مهمترین عوامل در طراحی سیستمهای انتقال قدرت است زیرا:
- تعیینکننده سرعت خروجی است.
- میزان گشتاور خروجی را مشخص میکند.
- در انتخاب موتور مناسب نقش دارد.
- بر راندمان سیستم اثر میگذارد.
- در مصرف انرژی مؤثر است.
- طول عمر تجهیزات را افزایش میدهد.
برخی کاربردهای صنعتی نیاز به سرعت پایین و گشتاور بالا دارند؛ مانند:
- نوار نقالهها
- میکسرهای صنعتی
- بالابرها
- جرثقیلها
- صنایع فولاد
- صنایع سیمان
- صنایع غذایی
در چنین کاربردهایی معمولاً از گیربکسهایی با نسبت تبدیل بالا استفاده میشود.
فرمول نسبت تبدیل گیربکس صنعتی بر اساس دور ورودی و خروجی
سادهترین روش محاسبه نسبت تبدیل استفاده از دور ورودی و خروجی است.
فرمول اصلی:
نسبت تبدیل = دور ورودی ÷ دور خروجی
مثال:
- دور ورودی: 1500 rpm
- دور خروجی: 75 rpm
بنابراین:
نسبت تبدیل = 1500 ÷ 75
نسبت تبدیل = 20
در نتیجه نسبت تبدیل گیربکس برابر 20 خواهد بود.
مثالهای بیشتر
| دور ورودی (rpm) | دور خروجی (rpm) | نسبت تبدیل |
|---|---|---|
| 1500 | 150 | 10 |
| 1500 | 75 | 20 |
| 1500 | 50 | 30 |
| 1500 | 25 | 60 |
| 1500 | 15 | 100 |
این فرمول در تمامی گیربکسهای صنعتی اعم از هلیکال، شافت مستقیم، خورشیدی، آویز و حلزونی کاربرد دارد.
فرمول نسبت تبدیل گیربکس حلزونی بر اساس دور ورودی و خروجی
گیربکس حلزونی یکی از پرکاربردترین انواع گیربکس صنعتی است که به دلیل ساختار خاص خود، قابلیت دستیابی به نسبت تبدیلهای بالا را در ابعاد کوچک فراهم میکند.
در گیربکس های حلزونی نیز نسبت تبدیل از همان رابطه کلی محاسبه میشود:
i = N1 ÷ N2
که در آن:
- i = نسبت تبدیل
- N1 = دور ورودی
- N2 = دور خروجی
به عنوان مثال:
اگر موتور دارای سرعت 1400 دور در دقیقه باشد و خروجی گیربکس 28 دور در دقیقه باشد:
i = 1400 ÷ 28
i = 50
بنابراین نسبت تبدیل گیربکس حلزونی برابر 50 است.
نسبت تبدیلهای رایج در گیربکس حلزونی
- 1:7.5
- 1:10
- 1:15
- 1:20
- 1:25
- 1:30
- 1:40
- 1:50
- 1:60
- 1:80
- 1:100
این نسبتها معمولاً روی پلاک گیربکس درج میشوند و هنگام خرید باید مورد توجه قرار گیرند.
دور خروجی گیربکس و رابطه آن با نسبت تبدیل
یکی از مهمترین پارامترهای عملکردی گیربکس، دور خروجی آن است. در واقع هدف اصلی بسیاری از گیربکسهای صنعتی کاهش سرعت خروجی موتور است.
رابطه دور خروجی با نسبت تبدیل به صورت زیر است:
دور خروجی = دور ورودی ÷ نسبت تبدیل
بر اساس این رابطه:
- افزایش نسبت تبدیل باعث کاهش دور خروجی میشود.
- کاهش نسبت تبدیل باعث افزایش دور خروجی میشود.
نمونه مقایسه
| نسبت تبدیل | دور خروجی با موتور 1400 rpm |
|---|---|
| 10 | 140 |
| 20 | 70 |
| 30 | 46.6 |
| 50 | 28 |
| 100 | 14 |
هرچه دور خروجی کمتر شود، توانایی گیربکس برای تولید گشتاور بیشتر افزایش پیدا میکند.
بررسی گشتاور خروجی گیربکس و رابطه آن با نسبت تبدیل
گشتاور یا Torque نیروی چرخشی تولید شده در خروجی گیربکس است.
یکی از مهمترین مزایای استفاده از گیربکس صنعتی، افزایش گشتاور خروجی است. در واقع زمانی که سرعت کاهش پیدا میکند، بخش زیادی از انرژی به افزایش گشتاور اختصاص مییابد.
فرمول تقریبی:
گشتاور خروجی = گشتاور ورودی × نسبت تبدیل × راندمان
به عنوان مثال:
- گشتاور موتور = 15 نیوتن متر
- نسبت تبدیل = 20
- راندمان = 95%
گشتاور خروجی:
15 × 20 × 0.95
= 285 نیوتن متر
این مثال نشان میدهد که چگونه یک گیربکس میتواند گشتاور را چندین برابر افزایش دهد.
تأثیر نسبت تبدیل بر گشتاور
| نسبت تبدیل | افزایش تقریبی گشتاور |
|---|---|
| 10 | 10 برابر |
| 20 | 20 برابر |
| 30 | 30 برابر |
| 50 | 50 برابر |
| 100 | 100 برابر |
البته در عمل راندمان گیربکس باعث میشود مقدار واقعی کمی کمتر از مقدار تئوری باشد.
مزایای افزایش گشتاور خروجی
- راهاندازی آسان بارهای سنگین
- کاهش فشار روی موتور
- افزایش طول عمر تجهیزات
- عملکرد پایدارتر سیستم
- بهبود راندمان خطوط تولید
بررسی پلاک در گیربکس صنعتی
پلاک گیربکس یکی از مهمترین منابع اطلاعاتی برای شناسایی مشخصات فنی دستگاه است. تمام اطلاعات لازم برای نصب، بهرهبرداری و نگهداری گیربکس روی پلاک درج میشود.
اطلاعات مهم روی پلاک گیربکس
- مدل گیربکس
- شماره سریال
- نسبت تبدیل (Ratio)
- دور خروجی
- توان مجاز
- گشتاور خروجی
- نوع نصب
- راندمان
- وزن گیربکس
- سال تولید
نمونه اطلاعات درج شده روی پلاک
| مشخصه فنی | مقدار |
|---|---|
| مدل گیربکس | VF86 |
| نسبت تبدیل (Ratio) | 1:40 |
| دور ورودی (Input Speed) | 1400 rpm |
| دور خروجی (Output Speed) | 35 rpm |
| گشتاور خروجی (Torque) | 320 Nm |
| توان (Power) | 3 kW |
نحوه تشخیص نسبت تبدیل از روی پلاک
معمولاً نسبت تبدیل با عبارتهای زیر نمایش داده میشود:
- Ratio = 20
- i = 20
- 1:20
همه این موارد نشاندهنده نسبت تبدیل 20 هستند.
اهمیت بررسی پلاک پیش از خرید
قبل از خرید گیربکس باید اطلاعات پلاک با نیاز پروژه مطابقت داده شود تا از بروز مشکلاتی مانند:
- سرعت نامناسب خروجی
- گشتاور ناکافی
- مصرف انرژی بالا
- استهلاک زودهنگام تجهیزات
جلوگیری شود.
جمع بندی
نسبت تبدیل یکی از مهمترین مشخصات فنی در گیربکسهای صنعتی است که مستقیماً بر سرعت خروجی و گشتاور تأثیر میگذارد. هرچه نسبت تبدیل بزرگتر باشد، دور خروجی کاهش یافته و گشتاور افزایش پیدا میکند. محاسبه صحیح نسبت تبدیل به انتخاب مناسب گیربکس، افزایش راندمان تجهیزات و کاهش هزینههای نگهداری کمک میکند.
برای محاسبه نسبت تبدیل کافی است دور ورودی را بر دور خروجی تقسیم کنید. همچنین با بررسی پلاک گیربکس میتوان به سرعت اطلاعاتی مانند نسبت تبدیل، دور خروجی، توان و گشتاور را استخراج کرد. آشنایی با این مفاهیم به مهندسان و خریداران کمک میکند تا بهترین گیربکس را متناسب با نیاز صنعتی خود انتخاب کنند.
سوالات متداول کاربران
نسبت تبدیل در گیربکس صنعتی چیست؟
نسبت تبدیل در گیربکس صنعتی معیاری است که نشان میدهد سرعت شافت ورودی چند برابر بیشتر از سرعت شافت خروجی است. این پارامتر با تقسیم دور ورودی بر دور خروجی محاسبه میشود و نقش مهمی در تعیین سرعت و گشتاور خروجی گیربکس دارد.
روش فرمول نسبت تبدیل در گیربکس صنعتی
برای محاسبه نسبت تبدیل گیربکس صنعتی از فرمول زیر استفاده میشود:
نسبت تبدیل = دور ورودی ÷ دور خروجی
به عنوان مثال اگر دور ورودی موتور 1500 دور بر دقیقه و دور خروجی گیربکس 75 دور بر دقیقه باشد، نسبت تبدیل برابر است با:
20 = 75 ÷ 1500
در این حالت گیربکس دارای نسبت تبدیل 1:20 خواهد بود.
