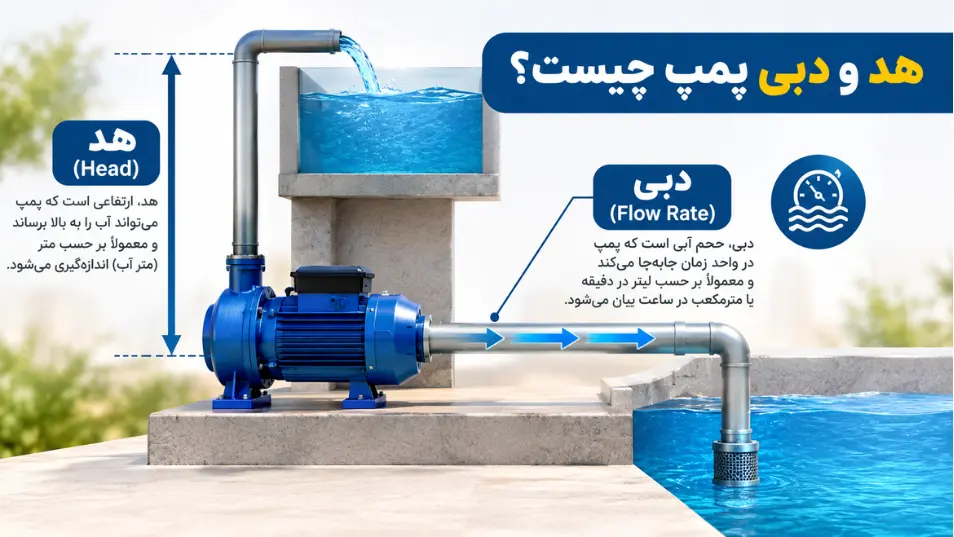

هد و دبی پمپ چیست

هد و دبی پمپ دو مشخصه اصلی برای شناخت عملکرد پمپ و انتخاب مدل مناسب هستند. اگر قصد خرید یا انتخاب پمپ آب، پمپ صنعتی، پمپ کشاورزی یا پمپ مورد استفاده در تأسیسات ساختمان را دارید، تنها توجه به توان موتور یا قطر ورودی و خروجی کافی نیست؛ بلکه باید بدانید پمپ در دبی موردنیاز چه مقدار هد ایجاد می‌کند.

هد و دبی به یکدیگر وابسته‌اند و عملکرد واقعی پمپ از روی منحنی هد-دبی یا منحنی Q-H مشخص می‌شود. در یک پمپ سانتریفیوژ معمولی، با افزایش دبی، هد قابل تولید معمولاً کاهش پیدا می‌کند. بنابراین نمی‌توان گفت یک پمپ همیشه مثلاً ۳۰ متر هد و ۱۰ مترمکعب بر ساعت دبی دارد؛ این دو مقدار باید در یک نقطه مشخص از منحنی عملکرد بررسی شوند.

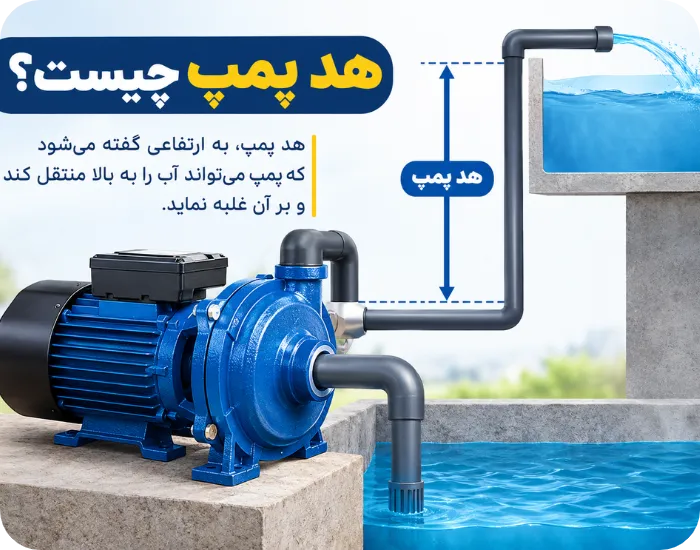

هد پمپ چیست؟

هد پمپ (Pump Head) مقدار انرژی‌ای است که پمپ به سیال منتقل می‌کند و معمولاً با واحد متر ستون سیال بیان می‌شود. در سیستم‌های آب‌رسانی، منظور از هد معمولاً متر ستون آب است.

به زبان ساده، هد نشان می‌دهد پمپ برای غلبه بر اختلاف ارتفاع، افت مسیر لوله‌کشی، اتصالات و فشار موردنیاز در نقطه مصرف چه مقدار انرژی هیدرولیکی باید در اختیار سیستم قرار دهد.

برای مثال، اگر یک پمپ در شرایط مشخص بتواند ۳۰ متر هد ایجاد کند، این عدد به این معنی نیست که پمپ صرفاً می‌تواند آب را دقیقاً ۳۰ متر به صورت عمودی بالا ببرد. در یک سیستم واقعی بخشی از این هد صرف غلبه بر اصطکاک لوله، زانویی‌ها، شیرآلات و سایر افت‌ها می‌شود.

به همین دلیل، هد اسمی پمپ با ارتفاع عمودی قابل پمپاژ یکسان نیست و برای انتخاب صحیح باید هد کل سیستم محاسبه شود.

واحد هد پمپ چیست؟

رایج‌ترین واحد هد در مشخصات پمپ متر (m) است. در برخی منابع فنی نیز از فوت (ft) استفاده می‌شود.

هد را نباید مستقیماً با فشار بر حسب بار یکسان دانست. رابطه هد و فشار به چگالی سیال وابسته است:

H = ΔP / (ρ × g)

برای آب در شرایط معمول، به‌صورت تقریبی:

۱ بار ≈ ۱۰٫۲ متر ستون آب

بنابراین پمپی که در یک نقطه حدود ۲۰ متر هد ایجاد می‌کند، برای آب تقریباً معادل ۲ بار اختلاف فشار است؛ البته این تبدیل تقریبی است و فشار واقعی به شرایط سیستم و چگالی سیال نیز وابسته خواهد بود.

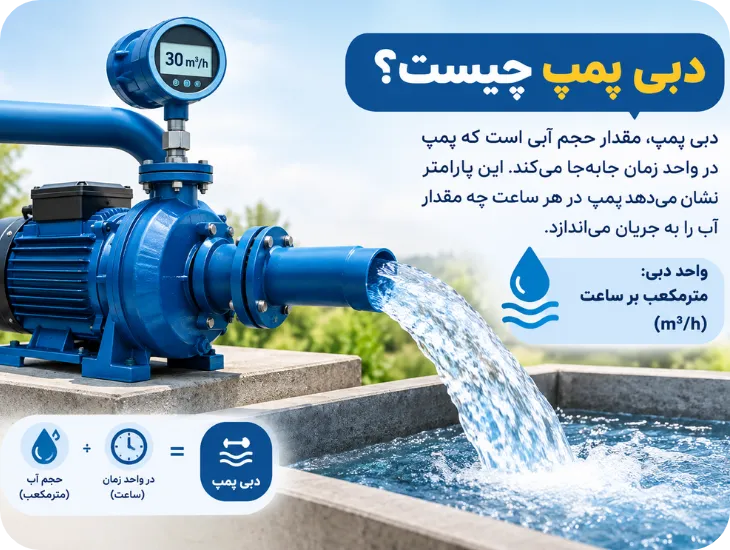

دبی پمپ چیست؟

دبی پمپ (Pump Flow Rate) مقدار سیالی است که پمپ در واحد زمان جابه‌جا می‌کند. دبی معمولاً با واحدهای زیر بیان می‌شود:

• مترمکعب بر ساعت (m³/h)
• لیتر بر دقیقه (L/min)
• لیتر بر ثانیه (L/s)

اگر یک پمپ دبی ۶ مترمکعب بر ساعت داشته باشد، یعنی در شرایط کاری مشخص می‌تواند حدود ۶ مترمکعب سیال را در یک ساعت جابه‌جا کند.

فرمول پایه دبی به شکل زیر است:

Q = V / t

که در آن:

• Q = دبی
• V = حجم سیال
• t = زمان

در پروژه‌های واقعی، دبی موردنیاز باید بر اساس مصرف یا فرآیند تعیین شود. سپس باید بررسی شود که پمپ در همان دبی، هد موردنیاز سیستم را نیز تأمین می‌کند.

تفاوت هد و دبی پمپ چیست؟

مهم‌ترین تفاوت این دو پارامتر در نوع عملکردی است که توصیف می‌کنند:

بنابراین می‌توان به شکل ساده گفت:

هد = توانایی پمپ برای غلبه بر مقاومت و اختلاف انرژی سیستم

دبی = مقدار سیالی که در واحد زمان منتقل می‌شود

اما این دو مستقل از یکدیگر نیستند. عملکرد یک پمپ در نقاط مختلف با تغییر دبی تغییر می‌کند و رابطه آن‌ها روی منحنی عملکرد پمپ نمایش داده می‌شود.

رابطه هد و دبی پمپ چگونه است؟

در بسیاری از پمپ‌های سانتریفیوژ، منحنی عملکرد هد بر حسب دبی نزولی است. یعنی در دبی‌های پایین‌تر، پمپ معمولاً قادر به ایجاد هد بیشتری است و با افزایش دبی، هد کاهش پیدا می‌کند.

به همین دلیل مشخصات یک پمپ باید به‌صورت یک نقطه یا محدوده بررسی شود، نه فقط یک عدد.

برای مثال فرض کنید منحنی یک پمپ به شکل زیر باشد:

در این مثال نمی‌توان گفت پمپ همیشه ۴۰ متر هد دارد. ۴۰ متر مربوط به شرایطی نزدیک به دبی صفر است. اگر سیستم به ۹ مترمکعب بر ساعت دبی نیاز داشته باشد، هد قابل دستیابی در آن نقطه حدود ۲۵ متر خواهد بود.

به همین دلیل، انتخاب پمپ فقط بر اساس بیشترین هد یا بیشترین دبی اشتباه است.

هد کل دینامیکی یا TDH چیست؟

یکی از مهم‌ترین مفاهیم در محاسبه هد پمپ، هد کل دینامیکی (Total Dynamic Head یا TDH) است.

TDH مقدار هد موردنیاز سیستم در یک دبی مشخص است و معمولاً از ترکیب اختلاف ارتفاع، افت اصطکاکی، افت تجهیزات و اختلاف فشار موردنیاز به دست می‌آید. منابع فنی Hydraulic Institute نیز هد سیستم را بر اساس مؤلفه‌هایی مانند هد استاتیکی و افت‌های اصطکاکی بررسی می‌کنند.

به شکل ساده می‌توان نوشت:

TDH = هد استاتیکی + افت اصطکاکی + هد فشار + هد سرعت

البته بسته به نوع سیستم، بعضی از این مؤلفه‌ها ممکن است صفر یا قابل صرف‌نظر باشند.

۱. هد استاتیکی

هد استاتیکی به اختلاف ارتفاع بین مبدأ و مقصد سیال مربوط است.

برای مثال اگر آب باید از یک مخزن به نقطه‌ای منتقل شود که ۲۰ متر بالاتر قرار دارد، اختلاف ارتفاع بخشی از هد موردنیاز سیستم خواهد بود.

۲. افت اصطکاکی

آب هنگام عبور از لوله، زانویی، شیر، فیلتر و سایر تجهیزات با مقاومت روبه‌رو می‌شود. این مقاومت باعث افت انرژی می‌شود و پمپ باید آن را جبران کند.

عوامل مهم در افت اصطکاکی عبارت‌اند از:

• طول لوله
• قطر داخلی لوله
• جنس و زبری لوله
• دبی جریان
• تعداد زانویی‌ها
• شیرآلات
• فیلترها و تجهیزات مسیر
• تغییرات قطر لوله

هرچه مسیر طولانی‌تر یا قطر لوله نامناسب‌تر باشد، افت مسیر می‌تواند افزایش پیدا کند.

۳. هد فشار

اگر پمپ باید سیال را به مخزنی تحت فشار یا تجهیزی با فشار مشخص منتقل کند، فشار موردنیاز نیز باید در محاسبات هد لحاظ شود.

۴. هد سرعت

در محاسبات دقیق ممکن است انرژی ناشی از سرعت سیال نیز در معادله وارد شود. اهمیت آن به شرایط سیستم بستگی دارد.

فرمول محاسبه هد پمپ چیست؟

برای یک سیستم ساده، می‌توان هد کل موردنیاز را به‌صورت زیر در نظر گرفت:

هد کل = هد استاتیکی + افت اصطکاکی + اختلاف فشار

برای محاسبات دقیق‌تر:

TDH = Hstatic + Hfriction + Hpressure + Hvelocity

البته نحوه تعریف دقیق هر مؤلفه به آرایش سیستم، نقاط مرجع و شرایط مکش و تخلیه بستگی دارد. بنابراین در پروژه‌های مهندسی نباید یک فرمول ساده را بدون بررسی شرایط سیستم به همه کاربردها تعمیم داد.

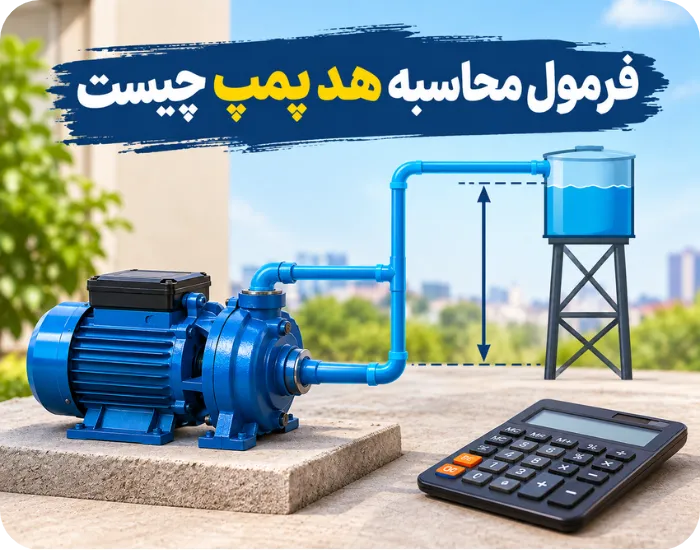

چگونه هد پمپ آب را محاسبه کنیم؟

برای محاسبه هد پمپ آب می‌توان این مراحل را دنبال کرد:

مرحله اول: اختلاف ارتفاع را مشخص کنید

ارتفاع بین سطح منبع و محل تخلیه یا نقطه مصرف را اندازه بگیرید.

مرحله دوم: دبی موردنیاز را تعیین کنید

مشخص کنید سیستم در حالت طراحی به چه مقدار آب در واحد زمان نیاز دارد.

مرحله سوم: افت مسیر را محاسبه کنید

طول و قطر لوله، نوع لوله، زانویی‌ها، شیرها و تجهیزات مسیر را بررسی کنید.

مرحله چهارم: فشار موردنیاز خروجی را مشخص کنید

اگر در نقطه مصرف فشار مشخصی لازم است، آن را به هد تبدیل کرده و در محاسبات وارد کنید.

مرحله پنجم: TDH را محاسبه کنید

مجموع هدهای موردنیاز، هد طراحی سیستم را مشخص می‌کند.

مرحله ششم: منحنی پمپ را بررسی کنید

در نهایت باید پمپی انتخاب شود که در دبی طراحی، هد موردنیاز را تأمین کند.

محاسبه دبی پمپ چگونه انجام می‌شود؟

محاسبه دبی برخلاف هد، بیشتر به مقدار مصرف یا نیاز فرآیند وابسته است.

اگر حجم مشخصی از آب باید در مدت زمان مشخص منتقل شود:

Q = V / t

برای مثال اگر یک مخزن ۳۰۰۰ لیتری باید در مدت یک ساعت پر شود:

Q = 3000 ÷ 60 = 50 L/min

بنابراین دبی موردنیاز حدود ۵۰ لیتر بر دقیقه خواهد بود.

در سیستم‌های ساختمانی، دبی را نمی‌توان صرفاً با جمع کردن حداکثر دبی تمام شیرها تعیین کرد؛ زیرا همه مصرف‌کننده‌ها معمولاً هم‌زمان در بیشترین ظرفیت خود کار نمی‌کنند. در پروژه واقعی باید الگوی مصرف و شرایط طراحی سیستم در نظر گرفته شود.

منحنی هد و دبی پمپ چیست؟

منحنی هد و دبی پمپ یا Q-H Curve یکی از مهم‌ترین اطلاعات موجود در کاتالوگ سازنده است.

در این نمودار معمولاً:

• محور افقی = دبی
• محور عمودی = هد

قرار می‌گیرد.

سازنده همچنین ممکن است منحنی‌های دیگری برای راندمان، توان و NPSH موردنیاز ارائه کند. Hydraulic Institute نیز منحنی عملکرد را ابزاری برای بررسی هد، توان، راندمان و NPSHR در برابر دبی معرفی می‌کند.

چگونه منحنی پمپ را بخوانیم؟

فرض کنید سیستم شما به:

۸ m³/h دبی

و

۲۸ متر هد

نیاز دارد.

باید روی منحنی پمپ بررسی کنید که در دبی ۸ مترمکعب بر ساعت، پمپ حداقل حدود ۲۸ متر هد ایجاد می‌کند یا خیر.

اگر پمپ در این دبی فقط ۲۰ متر هد ایجاد کند، انتخاب مناسبی برای سیستم نیست؛ حتی اگر حداکثر هد درج‌شده در کاتالوگ آن ۴۰ متر باشد.

نقطه کارکرد پمپ چیست؟

نقطه کارکرد (Operating Point) نقطه‌ای است که منحنی عملکرد پمپ و منحنی سیستم یکدیگر را قطع می‌کنند.

منحنی پمپ نشان می‌دهد پمپ در هر دبی چه مقدار هد تولید می‌کند، در حالی که منحنی سیستم نشان می‌دهد سیستم در هر دبی چه مقدار هد نیاز دارد. محل تقاطع این دو منحنی، شرایط واقعی عملکرد را مشخص می‌کند.

این موضوع یکی از مهم‌ترین نکات انتخاب پمپ است؛ زیرا ممکن است پمپی روی کاغذ مشخصات بسیار مناسبی داشته باشد، اما پس از نصب در سیستم واقعی در نقطه‌ای کاملاً متفاوت از مقدار مورد انتظار کار کند.

هد پمپ و فشار چه تفاوتی دارند؟

هد و فشار دو مفهوم مرتبط اما یکسان نیستند.

فشار به نیرو بر واحد سطح مربوط است، در حالی که هد بیانگر انرژی بر واحد وزن سیال است. به همین دلیل هد معمولاً بر حسب متر ستون سیال بیان می‌شود.

مزیت استفاده از هد این است که منحنی عملکرد پمپ را می‌توان مستقل‌تر از چگالی سیال بررسی کرد؛ در حالی که برای تبدیل هد به فشار باید چگالی سیال را نیز در نظر گرفت.

بنابراین عبارت‌هایی مانند «پمپ ۳۰ متری» و «پمپ ۳ بار» الزاماً به یک مفهوم دقیق اشاره نمی‌کنند و باید شرایط سیال و نقطه عملکرد بررسی شود.

درباره فشار پمپ آب ساختمان بیشتر بدانید

آیا افزایش توان موتور باعث افزایش هد و دبی می‌شود؟

نه لزوماً.

توان موتور یکی از مشخصات مهم پمپ است، اما انتخاب پمپ فقط با توجه به توان انجام نمی‌شود.

دو پمپ با موتورهای مشابه می‌توانند به دلیل تفاوت در:

• طراحی هیدرولیکی
• قطر پروانه
• دور موتور
• تعداد طبقات
• طراحی پوسته
• راندمان
• نقطه کاری

عملکرد کاملاً متفاوتی داشته باشند.

بنابراین هنگام انتخاب پمپ باید ابتدا دبی و هد موردنیاز سیستم مشخص شود و سپس مدل مناسب از روی منحنی عملکرد انتخاب شود.

اگر هد پمپ بیشتر از نیاز باشد چه اتفاقی می‌افتد؟

انتخاب پمپی با هد بسیار بیشتر از نیاز لزوماً به معنی عملکرد بهتر نیست.

ممکن است پمپ باعث:

• افزایش دبی ناخواسته
• افزایش مصرف انرژی
• افزایش فشار در شبکه
• ایجاد مشکلات کنترلی
• افزایش استهلاک تجهیزات

شود.

از طرف دیگر، اگر پمپ هد کافی نداشته باشد، سیستم ممکن است به دبی یا فشار موردنیاز نرسد.

به همین دلیل پمپ بزرگ‌تر همیشه پمپ بهتر نیست و انتخاب باید بر اساس نقطه کاری واقعی انجام شود.

NPSH و ارتباط آن با انتخاب پمپ

یکی دیگر از پارامترهایی که هنگام انتخاب پمپ، به‌خصوص در سیستم‌های حساس، نباید نادیده گرفته شود NPSH است.

سازنده معمولاً مقدار NPSHr یا هد مثبت خالص مکش موردنیاز را در منحنی عملکرد ارائه می‌کند. شرایط مکش سیستم نیز مقدار NPSHa را تعیین می‌کند.

اگر شرایط مکش مناسب نباشد، احتمال ایجاد کاویتاسیون افزایش پیدا می‌کند؛ پدیده‌ای که می‌تواند باعث صدا، لرزش و آسیب به اجزای پمپ شود. منحنی‌های سازندگان معمولاً اطلاعات NPSH موردنیاز را در کنار سایر مشخصات عملکردی ارائه می‌کنند.

هد و دبی مناسب پمپ ساختمان چگونه تعیین می‌شود؟

برای انتخاب پمپ آب ساختمان، ابتدا باید نیاز سیستم مشخص شود. عواملی مانند:

• تعداد طبقات
• ارتفاع ساختمان
• تعداد واحدها
• تعداد مصرف‌کننده‌ها
• فشار موردنیاز در بالاترین نقطه
• طول و قطر لوله‌ها
• افت اتصالات
• میزان مصرف هم‌زمان

روی انتخاب اثر می‌گذارند.

بنابراین نمی‌توان صرفاً گفت «برای ساختمان چهار طبقه همیشه فلان پمپ مناسب است». دو ساختمان با تعداد طبقات یکسان ممکن است به دلیل تفاوت در ارتفاع واقعی، تعداد واحدها، مسیر لوله‌کشی و فشار موردنیاز، به پمپ‌های متفاوتی احتیاج داشته باشند.

جهت اطلاعات بیشتر مقاله انتحاب پمپ آب خانگی را مطالعه نمایید.

انتخاب پمپ بر اساس هد و دبی

برای انتخاب صحیح پمپ، این ترتیب منطقی است:

1. دبی طراحی را مشخص کنید.
2. هد کل دینامیکی را محاسبه کنید.
3. منحنی عملکرد پمپ را بررسی کنید.
4. نقطه کار پمپ را با نقطه موردنیاز سیستم مقایسه کنید.
5. راندمان پمپ را در نقطه کار بررسی کنید.
6. توان موتور و شرایط الکتریکی را کنترل کنید.
7. NPSH و شرایط مکش را بررسی کنید.
8. شرایط واقعی نصب و بهره‌برداری را در نظر بگیرید.

در نهایت، پمپ مناسب پمپی نیست که صرفاً بیشترین هد یا بیشترین دبی را داشته باشد؛ بلکه باید در نقطه کاری موردنظر، ترکیب مناسب هد و دبی را ارائه دهد.

جمع‌بندی

هد و دبی پمپ دو پارامتر اصلی برای ارزیابی عملکرد و انتخاب پمپ هستند. هد بیانگر انرژی موردنیاز برای غلبه بر اختلاف ارتفاع، افت مسیر و سایر مقاومت‌های سیستم است و معمولاً با متر ستون آب بیان می‌شود. دبی نیز مقدار سیالی است که پمپ در واحد زمان منتقل می‌کند و معمولاً با مترمکعب بر ساعت یا لیتر بر دقیقه بیان می‌شود.

برای انتخاب پمپ، ابتدا باید دبی موردنیاز مشخص شود و سپس با محاسبه هد کل دینامیکی یا TDH، مقدار هد موردنیاز سیستم به دست آید. در مرحله بعد، منحنی هد-دبی پمپ بررسی می‌شود تا مشخص شود مدل موردنظر در دبی طراحی، هد کافی ایجاد می‌کند یا خیر.

نکته کلیدی این است که مشخصات پمپ را نباید به‌صورت جداگانه بررسی کرد. هد، دبی، منحنی عملکرد، راندمان، توان و شرایط مکش باید در کنار یکدیگر دیده شوند. همین رویکرد باعث می‌شود انتخاب پمپ به‌جای تکیه بر یک عدد اسمی، بر اساس شرایط واقعی سیستم انجام شود.
